Thermoisolierungen in Ex-Zonen
Die Isolierhauben SUM Antistatic Guard sind für die Installation in explosionsgefährdeten Bereichen ausgelegt. Dank eines Mantels aus speziellem Glasgewebe, das mit leitfähigem PTFE (Teflon) beschichtet ist, sowie durchdachter konstruktiver Elemente sind die Hauben in der Lage, elektrostatische Ladungen über die gesamte Oberfläche abzuleiten.
Standardmäßig sind sie zudem mit Anschlussstellen für ein Erdungskabel ausgestattet.
Die Isolierhauben SUM Antistatic Guard zeichnen sich durch die gleiche chemische Beständigkeit wie die Serie SUM Chemical Guard aus. Dadurch eignen sie sich hervorragend für Anlagen und Geräte in der Chemie- und Petrochemieindustrie, wo sie unter anderem zur Isolierung folgender Komponenten eingesetzt werden:

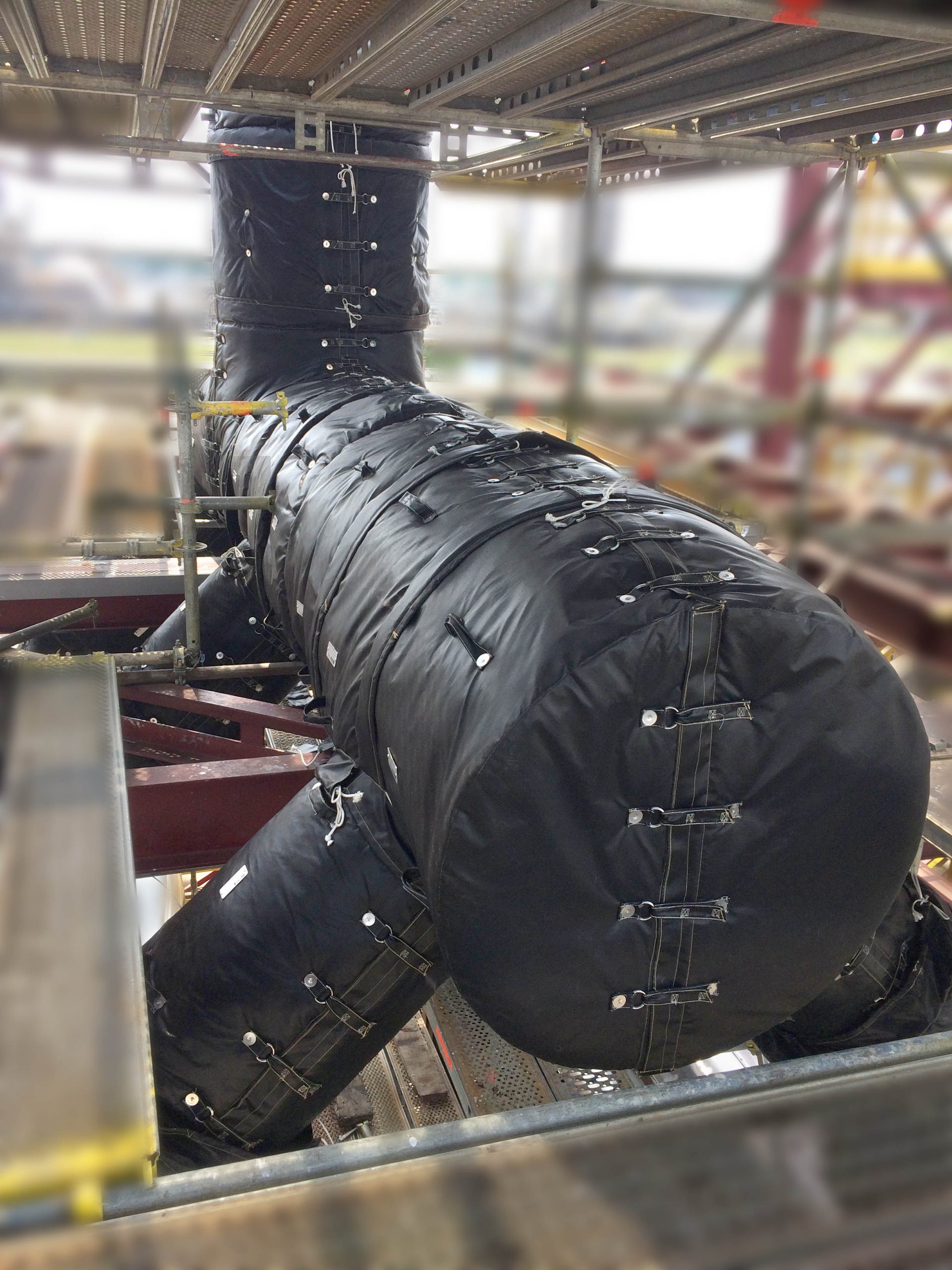

- sämtlicher Armaturen und Rohrleitungsanlagen

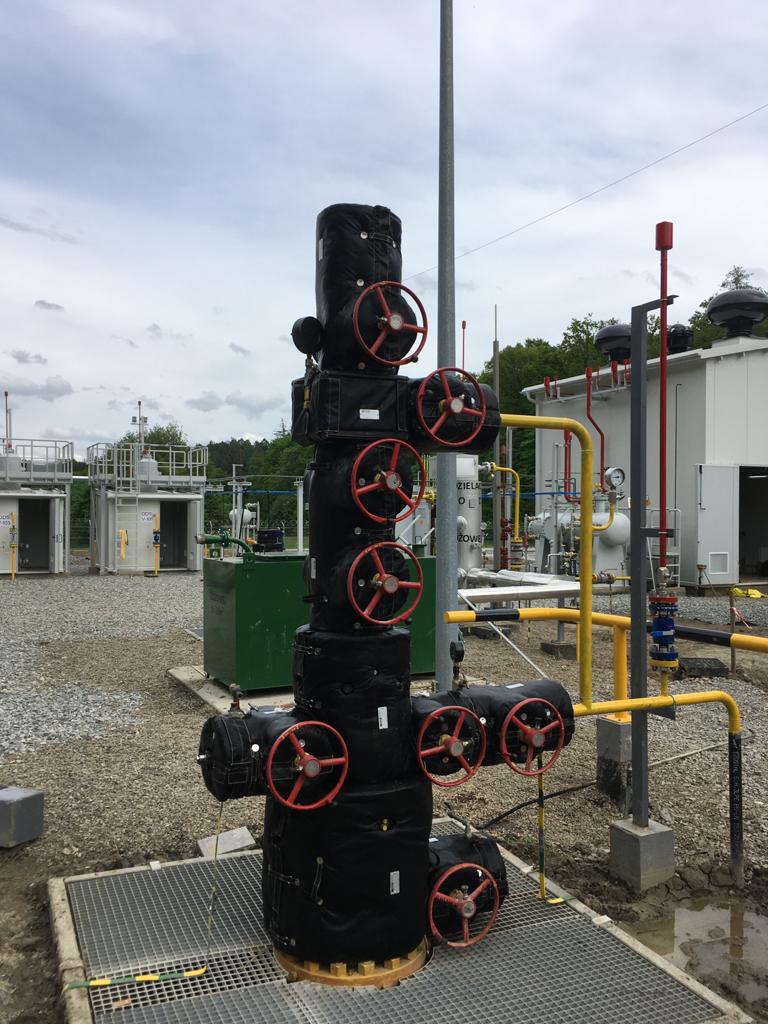

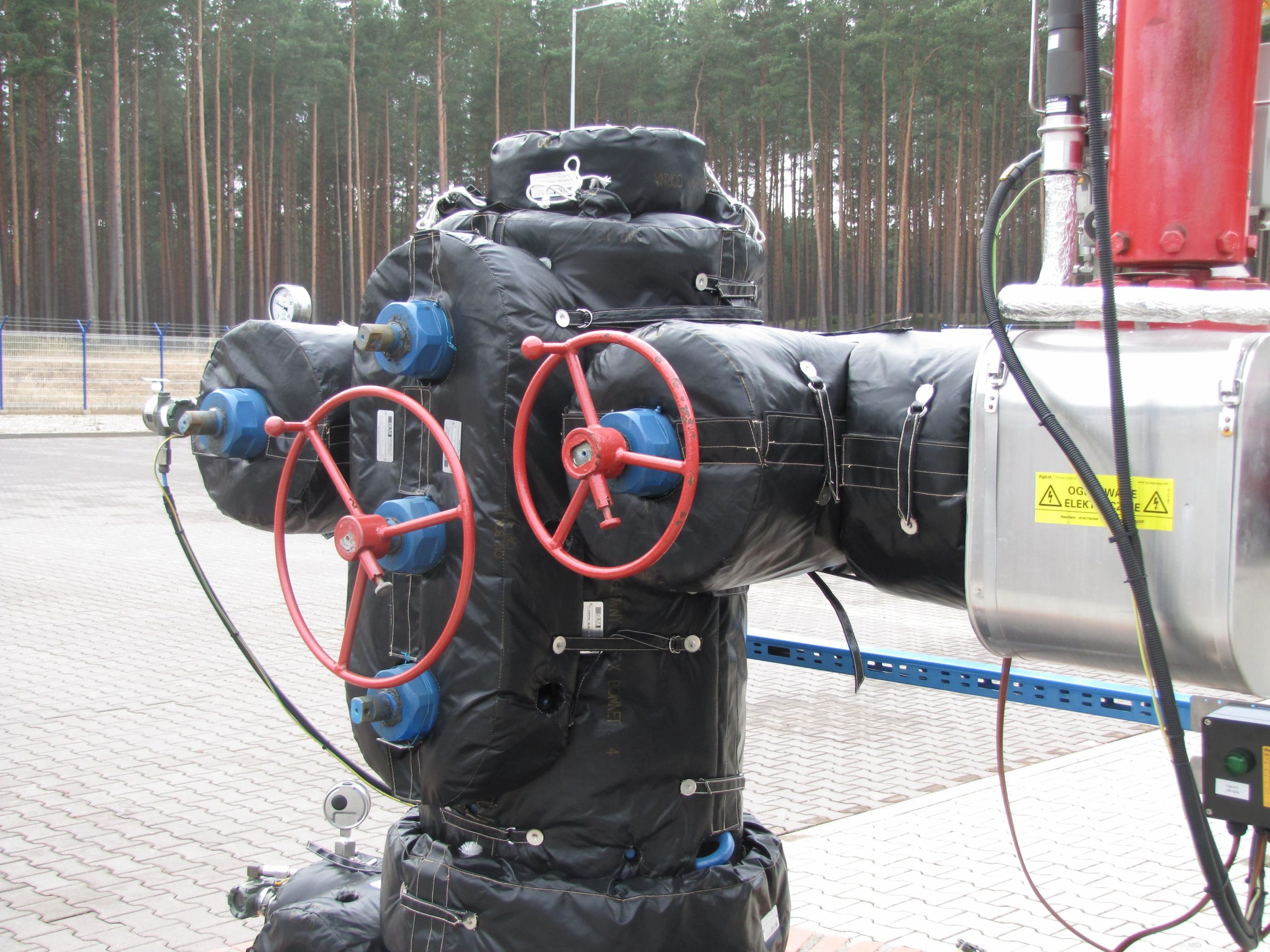

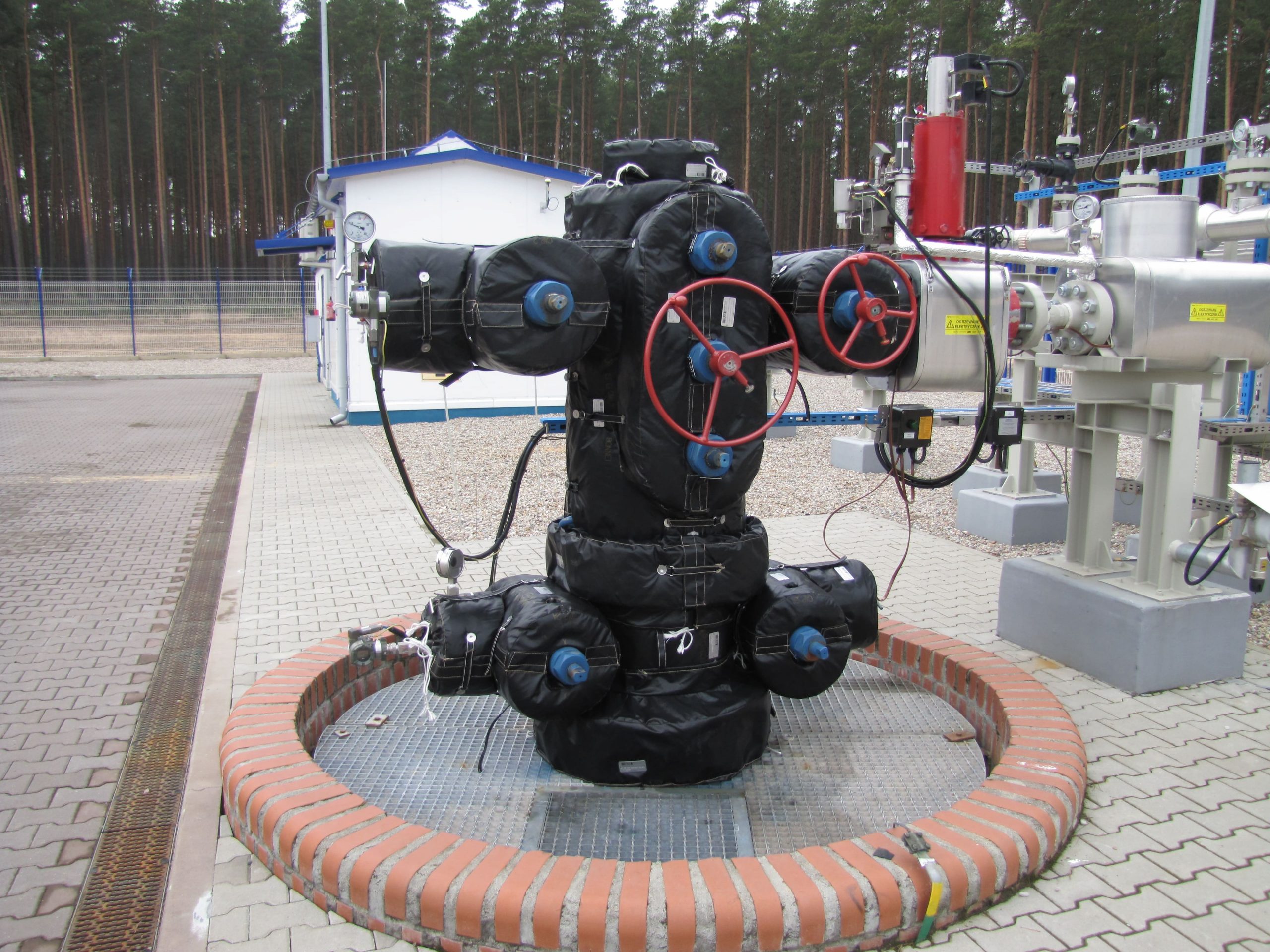

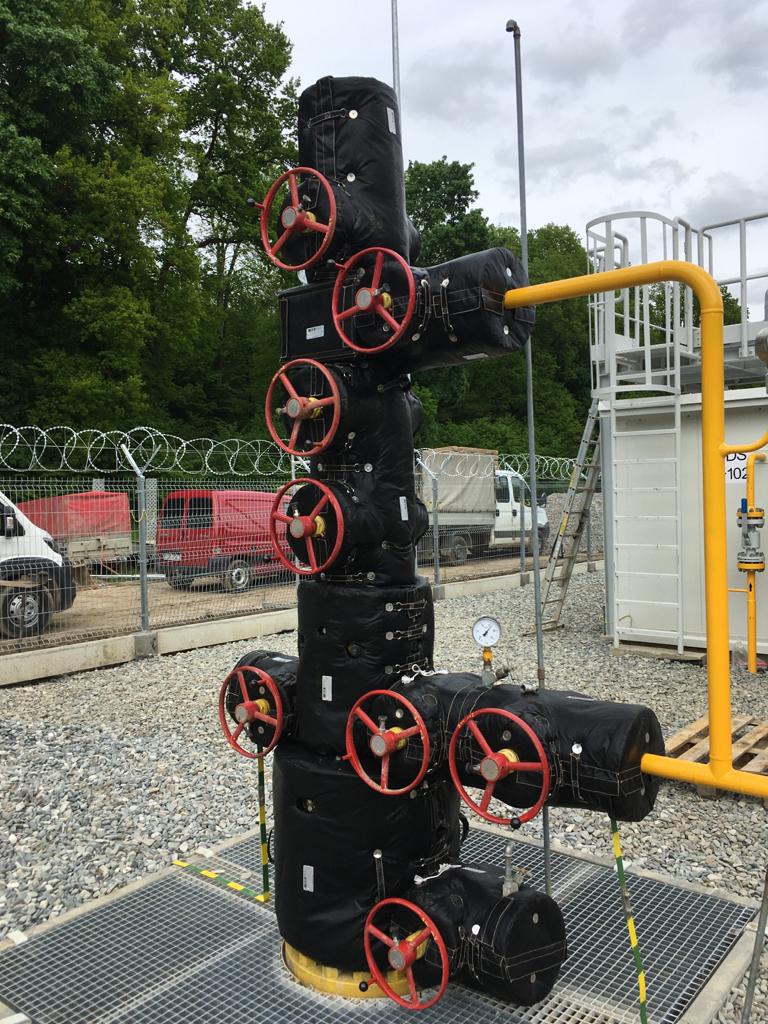

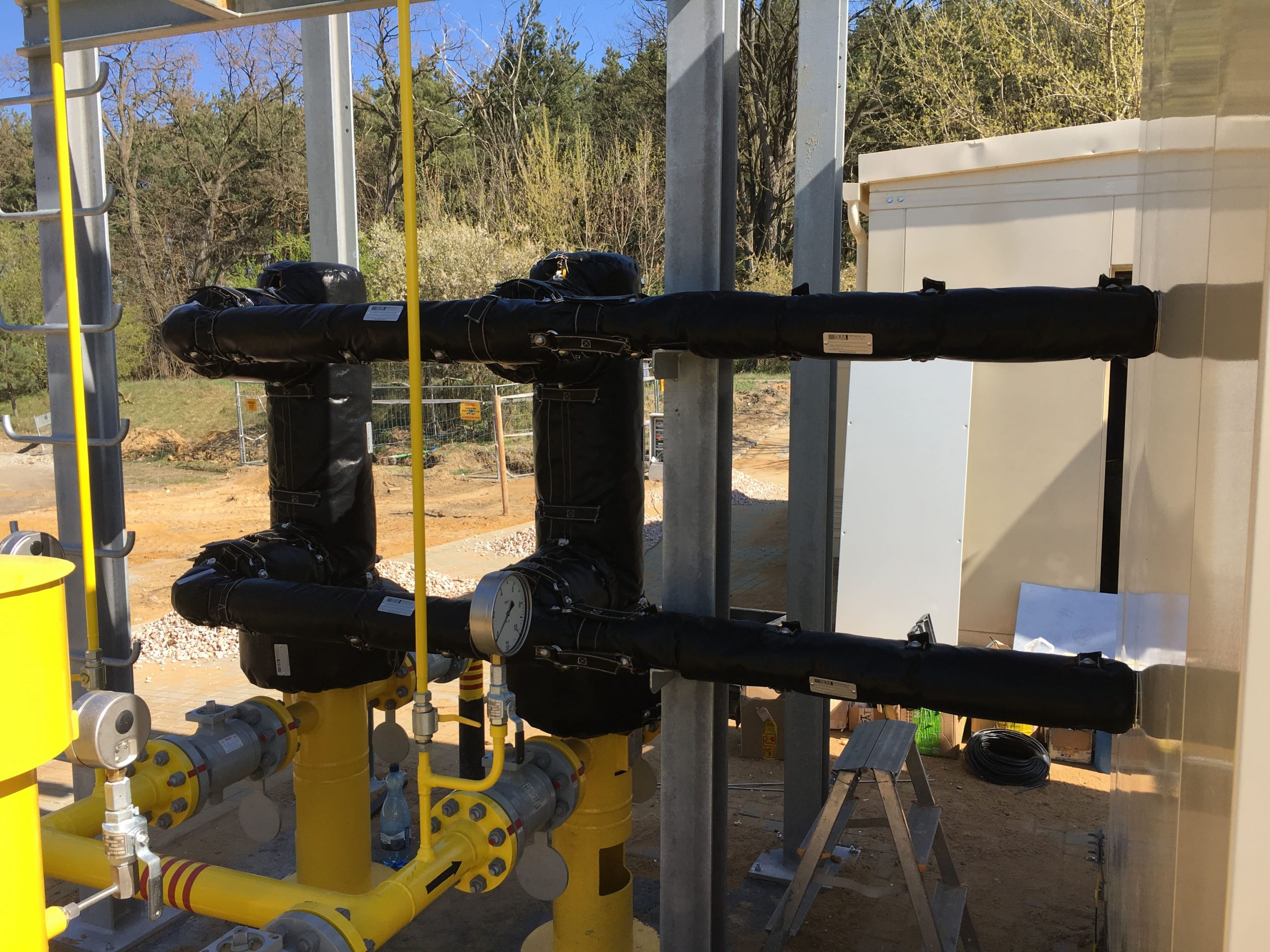

- Bohrlochköpfe in Erdöl- und Erdgasförderanlagen

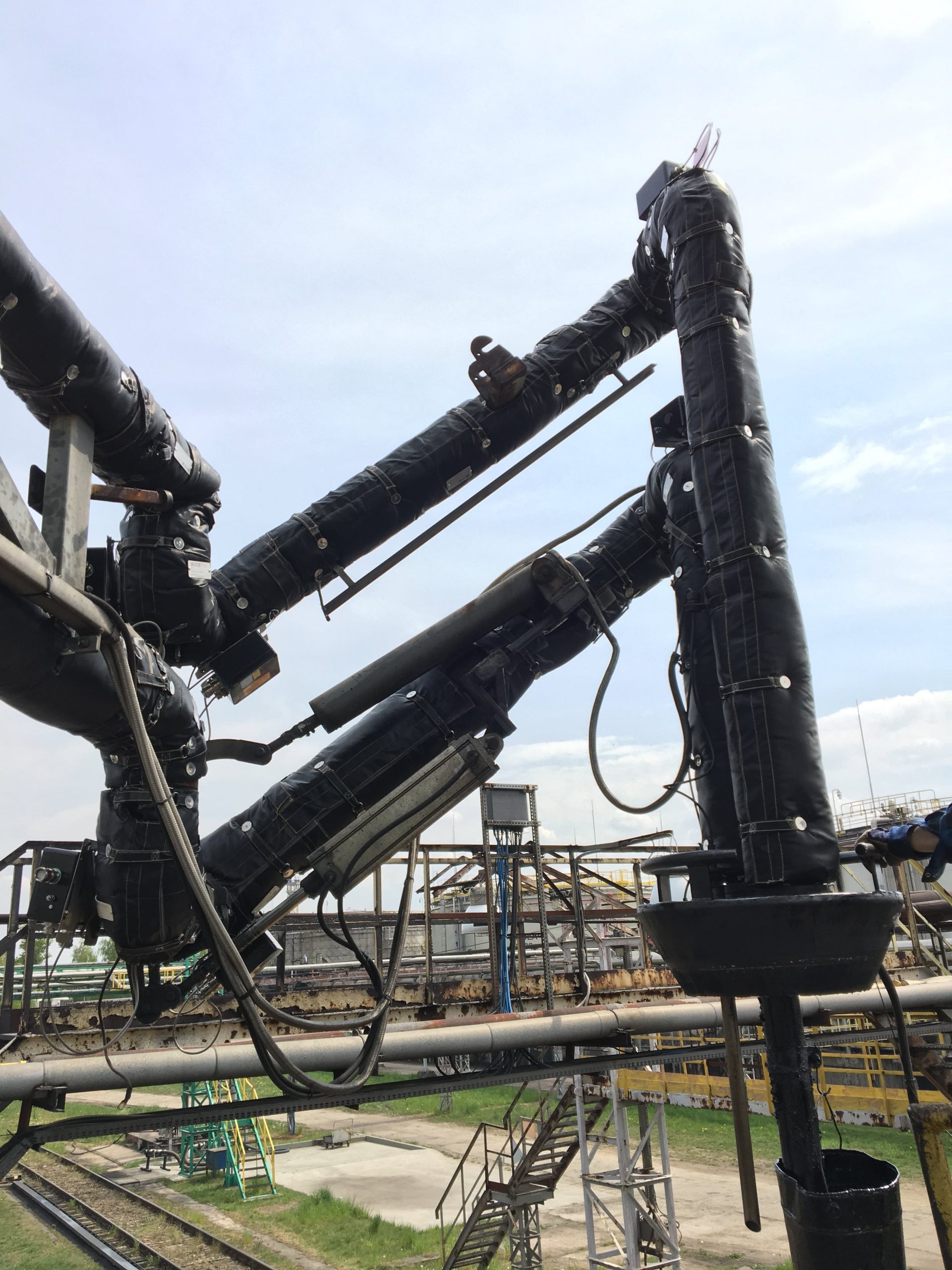

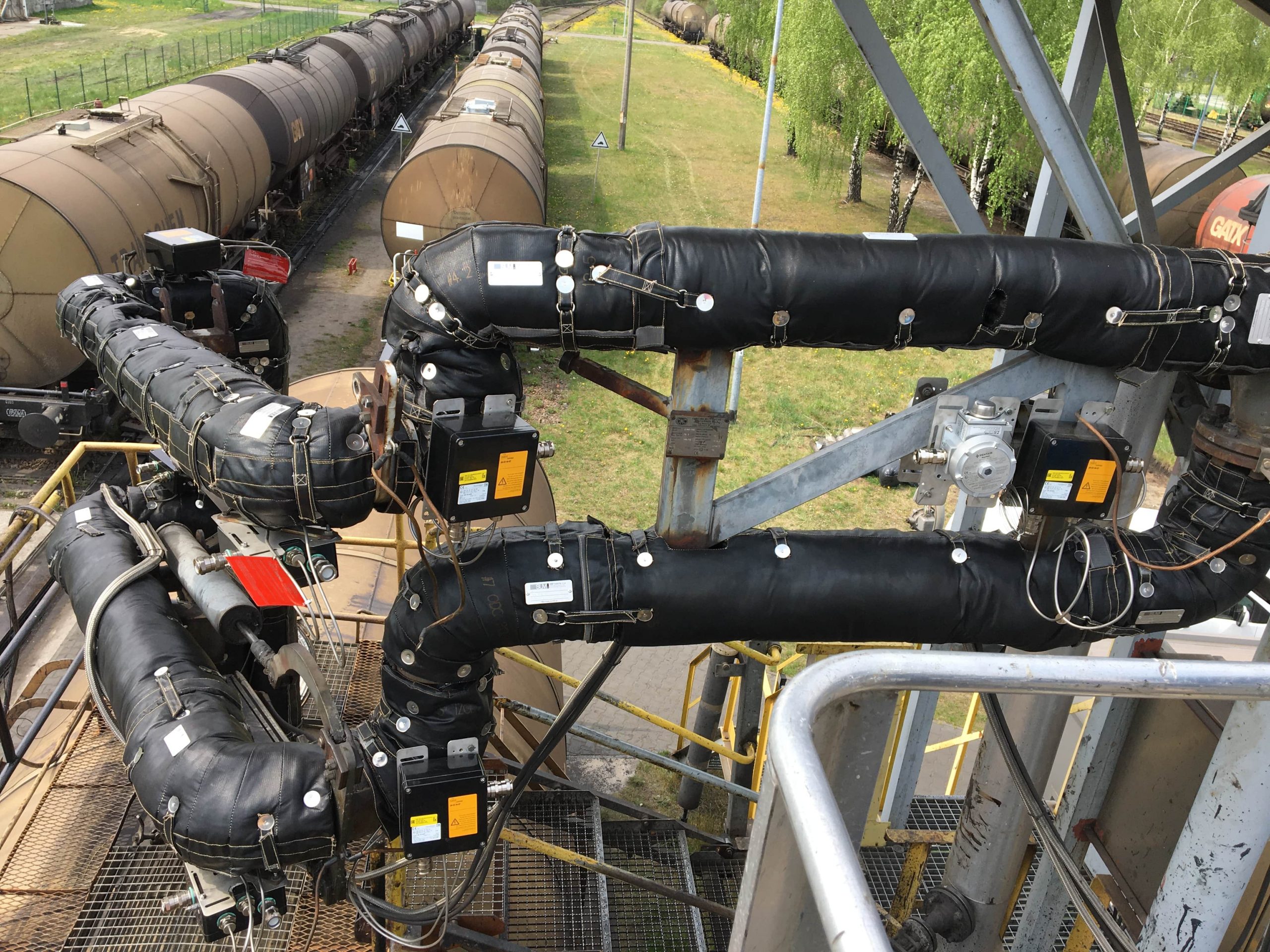

- Schwenkarmen für Be- und Entladung

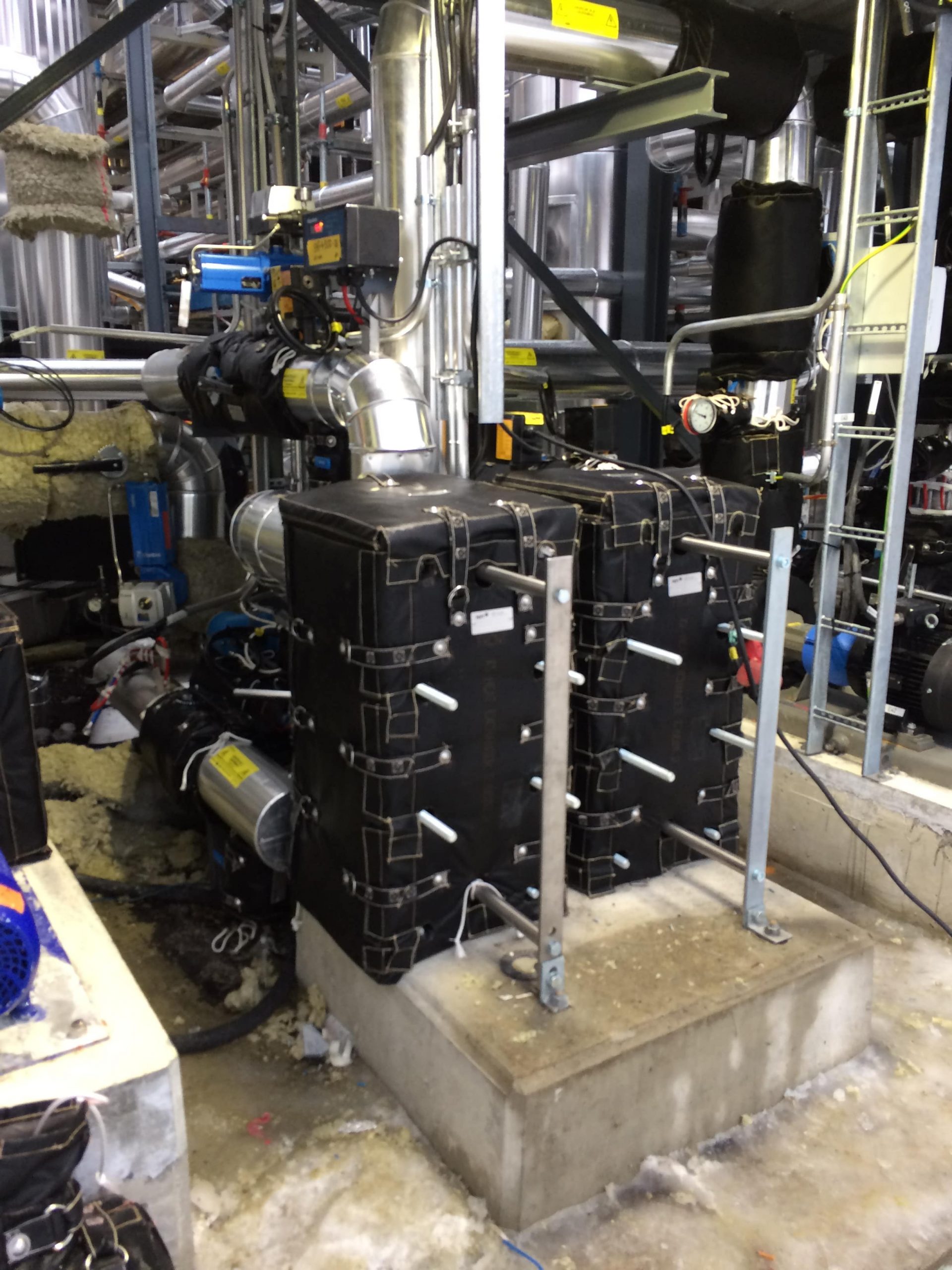

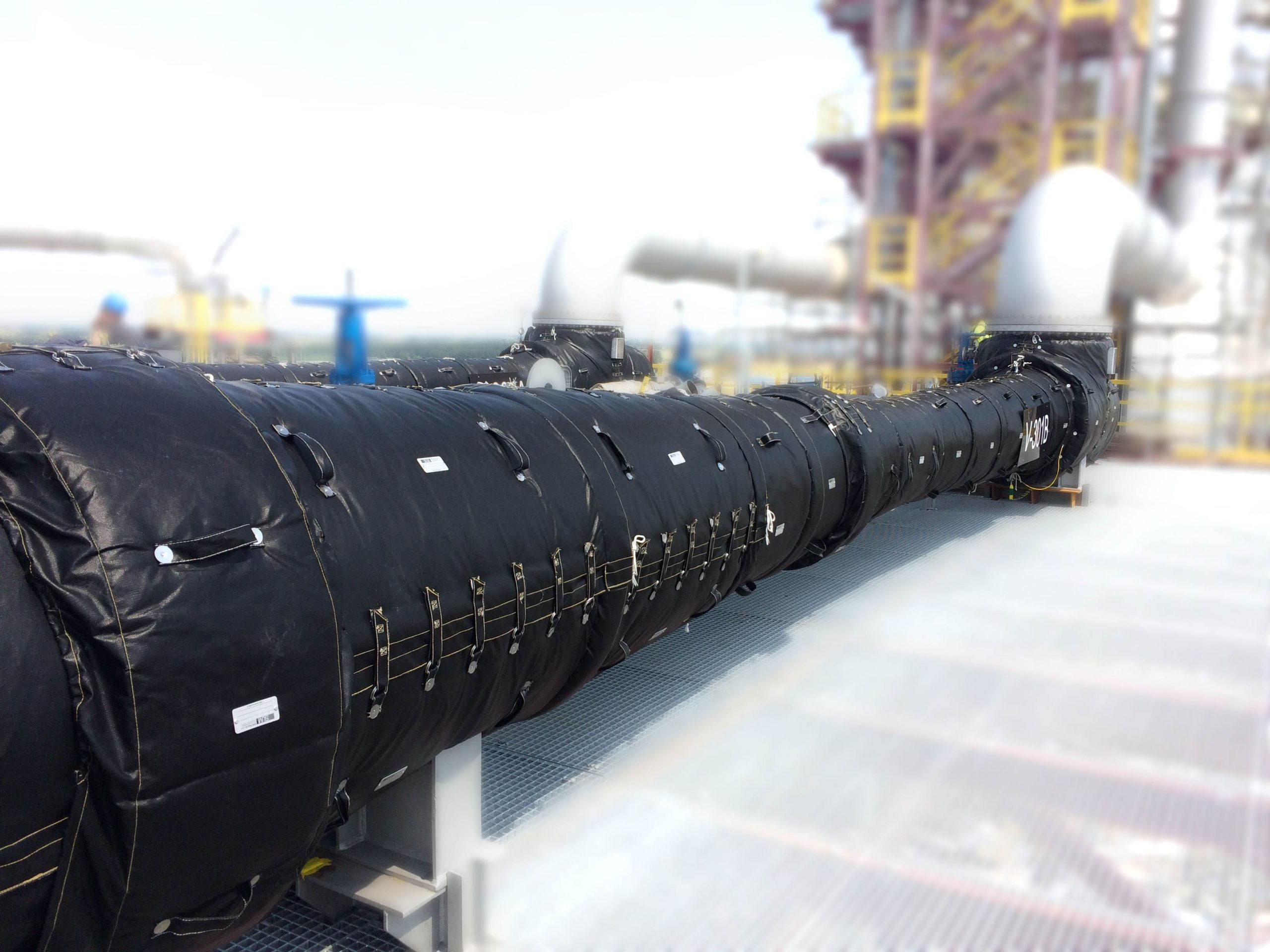

- Kopfstücken von Wärmetauschern, Ejektoren usw.
- aller Geräte, die in EX-Zonen betrieben werden können
Die antistatische Isolierhaube SUM Antistatic Guard kann dank sorgfältig ausgewählter Materialien an Anlagen, Armaturen und Geräten eingesetzt werden, die in explosionsgefährdeten Bereichen bei Temperaturen von -40°C bis +315°C betrieben werden. Sie weist eine sehr gute Beständigkeit gegenüber chemisch aggressiven Substanzen wie Säuren, Laugen, Lösungsmitteln und Alkoholen auf.
Sie senkt die Oberflächentemperatur des Geräts und reduziert Wärmeverluste durch Konvektion und Strahlung. Gleichzeitig ermöglicht sie einen schnellen und einfachen Zugang zu den isolierten Komponenten durch temporäres Entfernen der Isolierung.
Die Haube ist für den mehrfachen Einsatz konzipiert und wird beim Abnehmen nicht beschädigt.
Technische Daten
Die Isolierhauben SUM Antistatic Guard werden aus Gewebe mit einem Oberflächenwiderstand von 3*105 Ω gefertigt. Die Verwendung von Nähten aus Edelstahlgarn sowie rostfreien Fixiernägeln, die beide Gewebeschichten (Außen- und Innenschicht) verbinden, gewährleistet die vollständige Kontinuität der Ladungsableitung. Die Erdung der Haube – also der Ableitweg für elektrostatische Ladungen von ihrer Oberfläche – kann sogar über das Gerät erfolgen, auf dem die Hauben montiert sind, sofern bestimmte Bedingungen erfüllt sind:
- das Gerät besteht aus leitfähigen Materialien,
- das Gerät ist mit einer eigenen Erdungsanlage ausgestattet,
- es gibt Kontaktstellen zwischen Gerät und Haube, an denen die Geräteoberfläche nicht durch Schutzschichten oder Verschmutzungen bedeckt ist, die den freien Ladungsfluss verhindern würden
Innen- und Außenmantel aus technischem Gewebe – einseitig PTFE (Teflon) beschichtetes Glasgewebe. Der Oberflächenwiderstand gemäß Norm PN-EN 61340-2-3:2002 / PN-EN 13463-1:2010 beträgt 3*105 Ω. Nichtentflammbarkeit gemäß ASTM D2863-87 Oxygen Index: 99–100 % – das Material ist nicht brennbar.
Isolierfüllung – in 80 % der Produkte wird mechanisch genadelte Glasfaser (E-Glass) verwendet, die sich im Gegensatz zu Standard-Mineralwolle durch folgende Eigenschaften auszeichnet:
- hohe Dichte: von 130 bis 180 kg/m³
- Wasserbeständigkeit – selbst nach vollständiger Durchfeuchtung stellt sie nach dem Trocknen 100 % ihrer Isoliereigenschaften wieder her
- mechanische Stabilität und Beständigkeit – keine Verformung beim Biegen, keine Delaminierung oder Fragmentierung
Eingesetzt werden zudem Silikatmatten, synthetischer Kautschuk, Pyrogel und weitere Materialien.
Das Verschluss- und Befestigungssystem wird stets an die Anwendung angepasst, unter Berücksichtigung von Temperatur, umgebender Konstruktion und individuellen Anforderungen des Nutzers. Verwendet werden industrielle Klettverschlüsse (auch hochtemperaturbeständige Varianten), Edelstahlgurte mit Schnallen (Standard), Kordelzüge, Edelstahlhaken usw.
Typenschild – jede Haube erhält eine eindeutige Seriennummer, deren Muster dauerhaft in der SUM-Datenbank gespeichert wird. Das Typenschild kann zudem alle vom Anwender gewünschten Informationen enthalten (Standort, Armaturennummerierung usw.).
Sämtliche Beschläge jeder SUM-Haubenausführung bestehen aus Edelstahl.
Extrem robuste Nähte aus Edelstahlgarn mit Kevlar®-Ummantelung gewährleisten eine lange Lebensdauer und hohe Temperaturbeständigkeit.
